说明

提示
  • 目前支持的硬件有 ESP32-S3，ESP32-C3，下面的例子是以ESP32-S3为例子，其他硬件类似
  • 如果你需要其他的硬件对应固件，请联系沙书记QQ: 2557945562
  • 固件是免费的，开发板自己去淘宝、拼多多、1688去买

下载固件​

  • 网盘下载，地址 软件下载区
  • 找到--> 开发工具 - 安卓资源 - 蓝牙HID固件-ESP32-S3或者ESP32-C3文件夹，找到对应硬件的固件bin文件并下载
  • 分为带键盘和不带键盘两种固件，有的app检测带键盘的，所以分开的，不带键盘的固件无法使用home等输入函数
  • 下载ESP32的 flash_download_tool.zip文件，准备拿刷入固件

刷入固件​

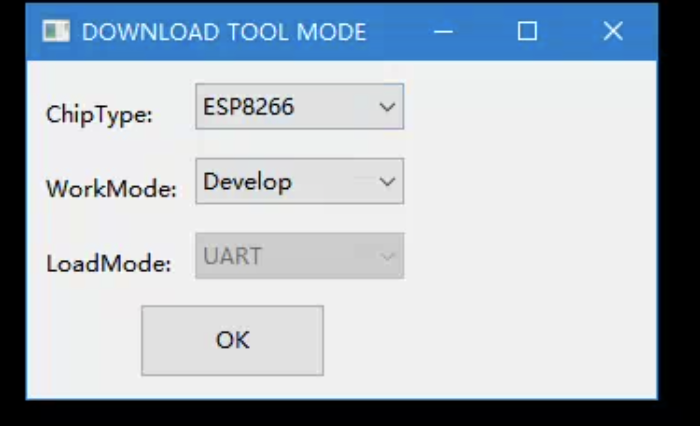

  • 解压flash_download_tool.zip文件，打开 flash_download_tool.exe文件

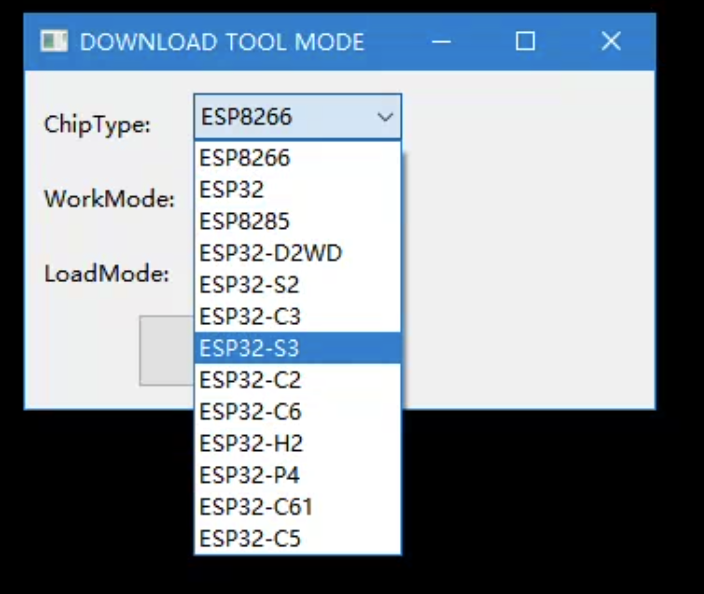

  • 这个时候会让你选择芯片类型，这里演示的是 ESP32-S3，我们选择ESP32S3，点击OK

  • 将我们的芯片通过USB数据线链接到电脑，

    • 读取mac地址

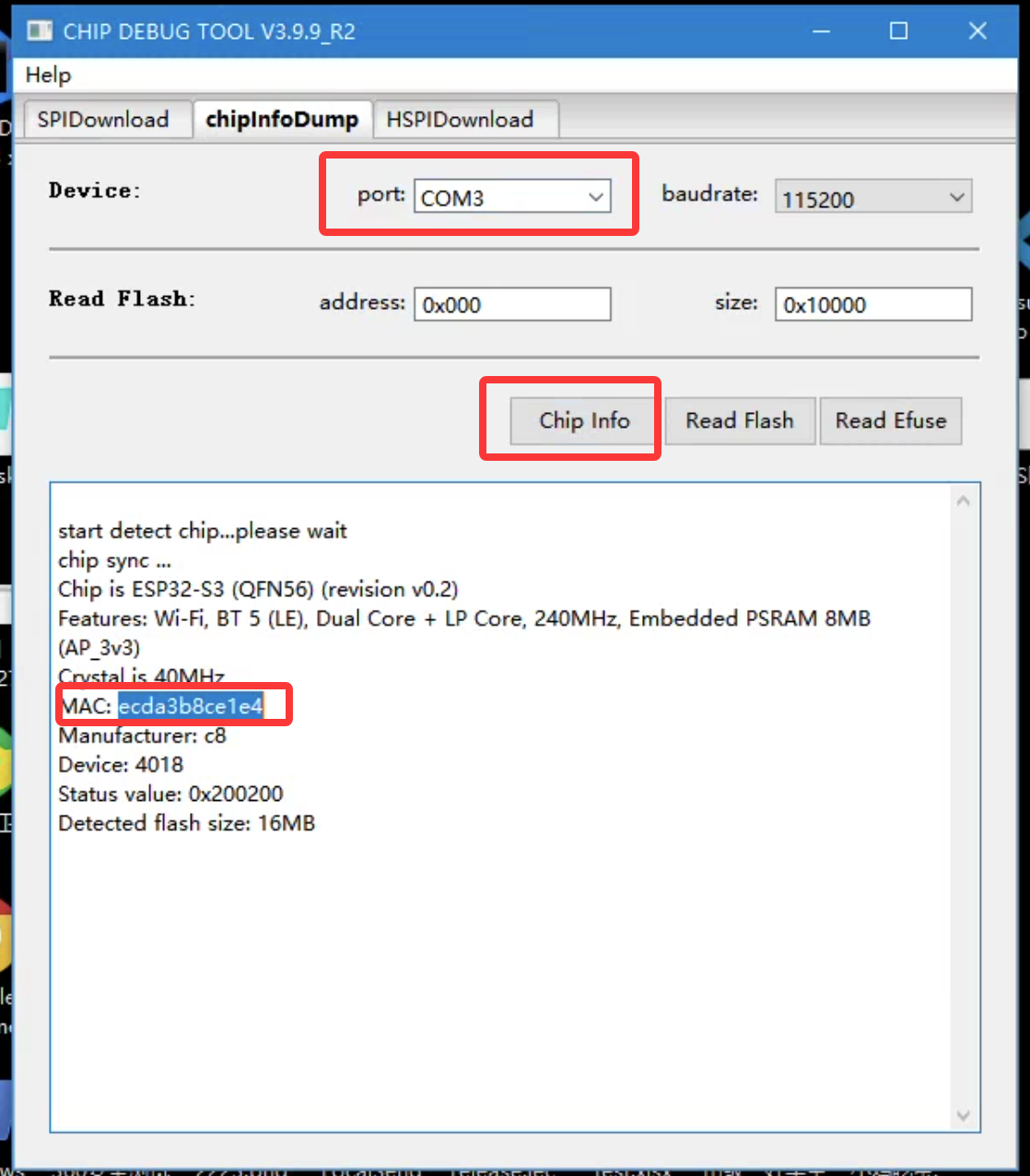

      • 切换到clipInfoDump选项，选择 port，我这里是COM3，具体根据电脑实际情况而定
      • 点击Clip Info按钮开启读取，成功后有mac地址信息，后6位对应的就是蓝牙地址，记下这个地址

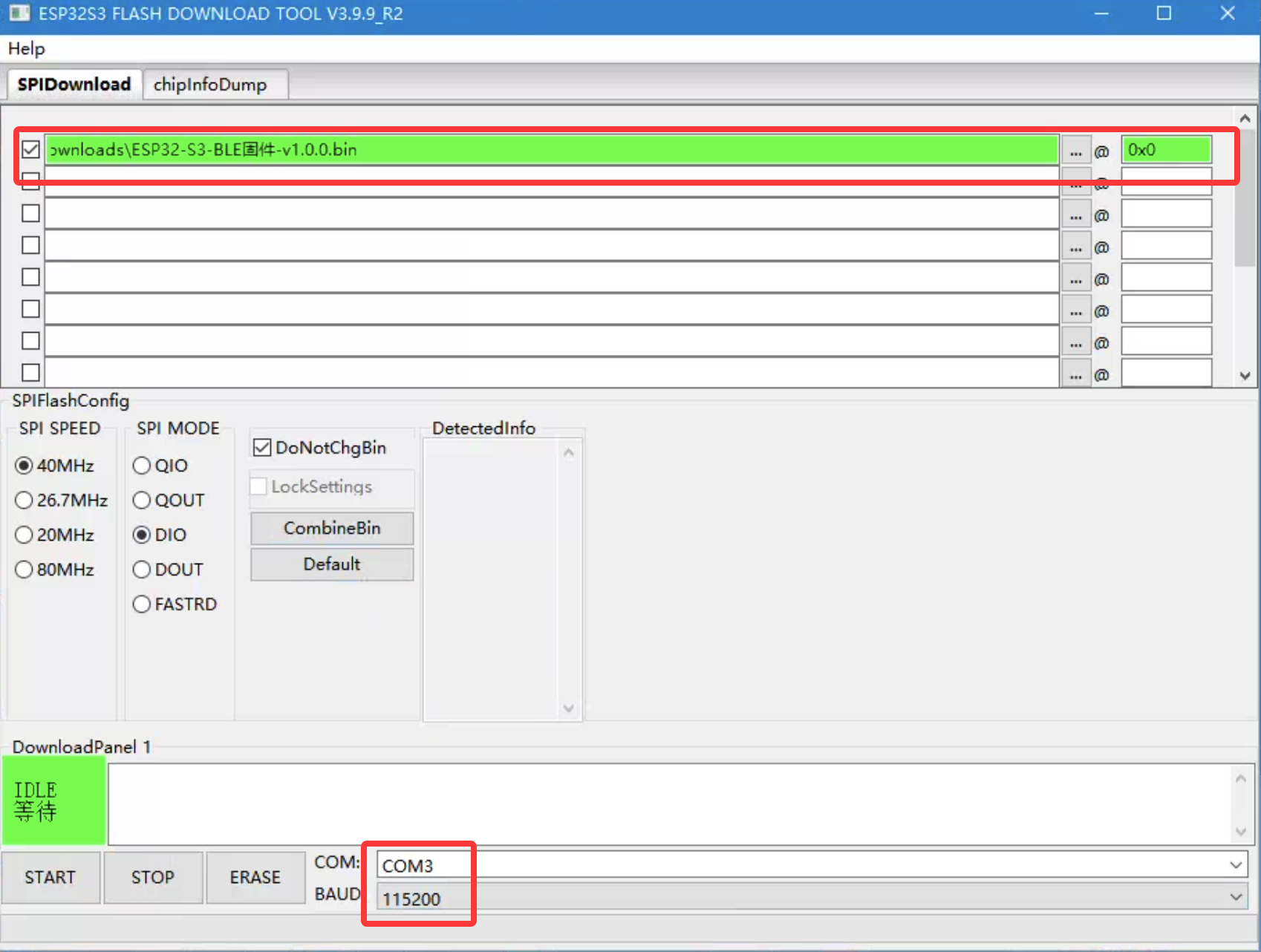

  • 切换到SPIDownload选项，第一个填写项目选择bin文件，并且勾选，最右侧填写 0x0，变成绿色为正确

  • COM口选择COM3，你的电脑不一定是COM3，根据实际情况而定，点击START按钮

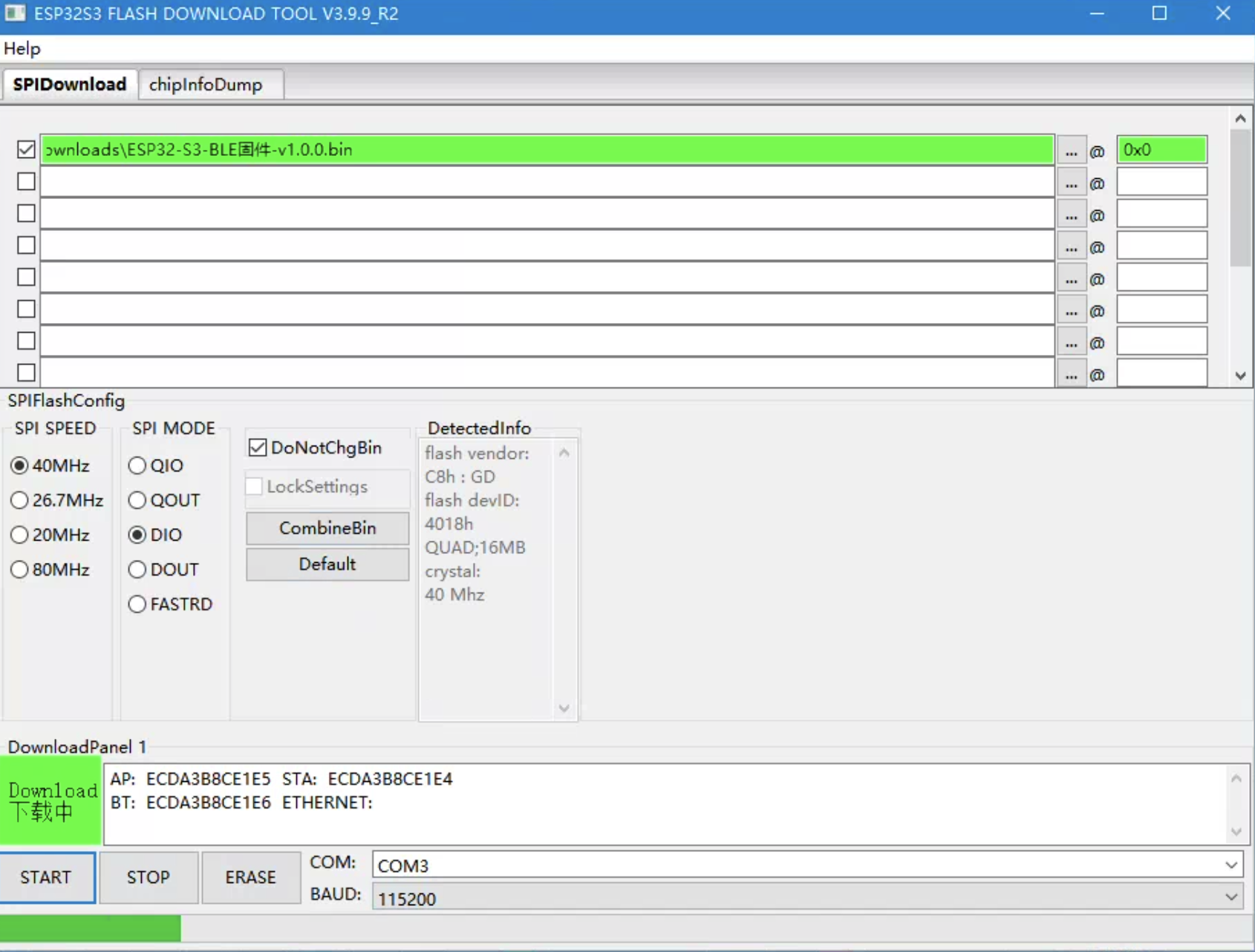

  • 刷入中

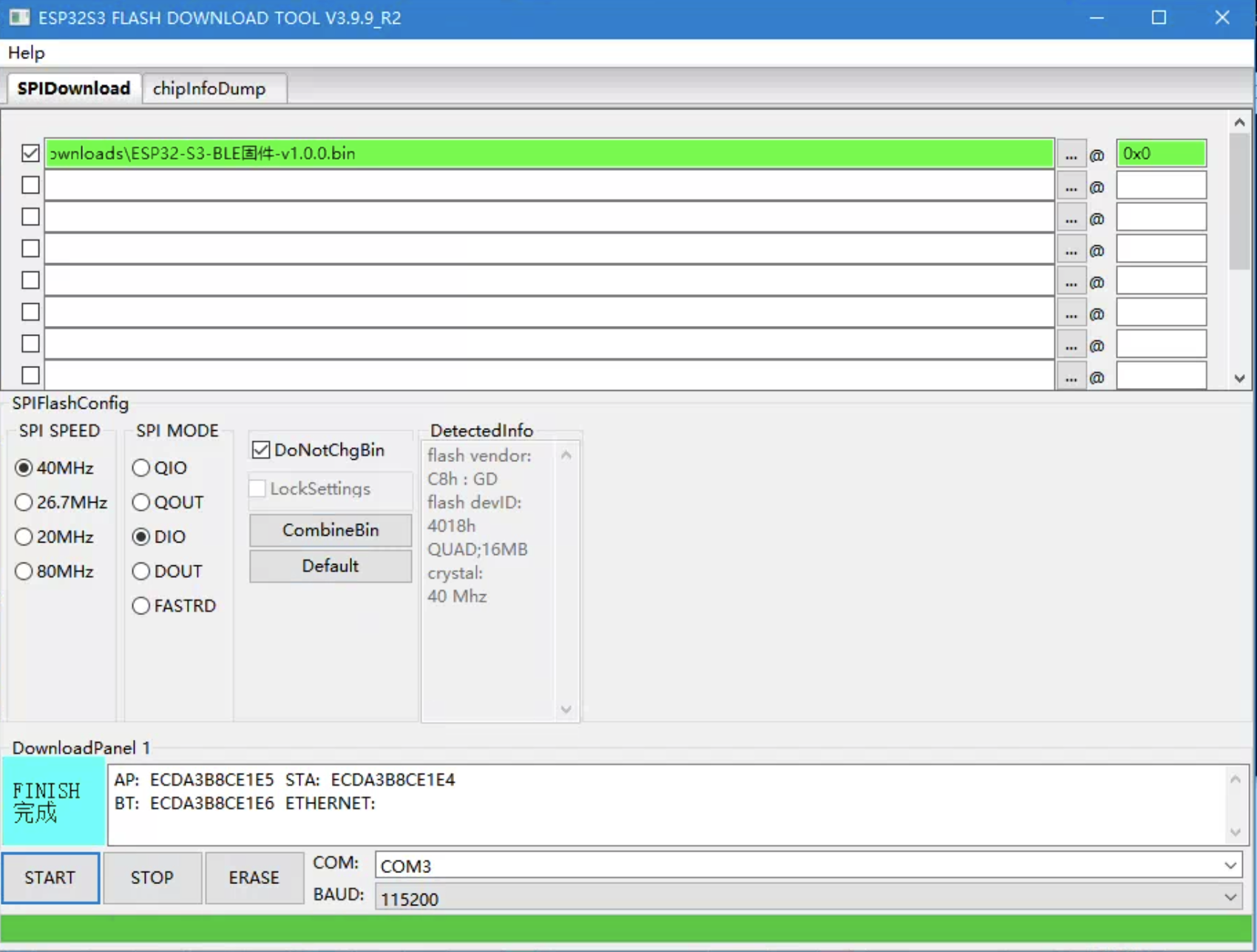

  • 成功

  • 如果出现错误，可以重新启动刷入工具，也可以点击ERASE,格式化系统固件

  • 上述都成功后，重新对ESP32芯片通电，在手机上可以扫描到蓝牙名称

手机链接蓝牙​

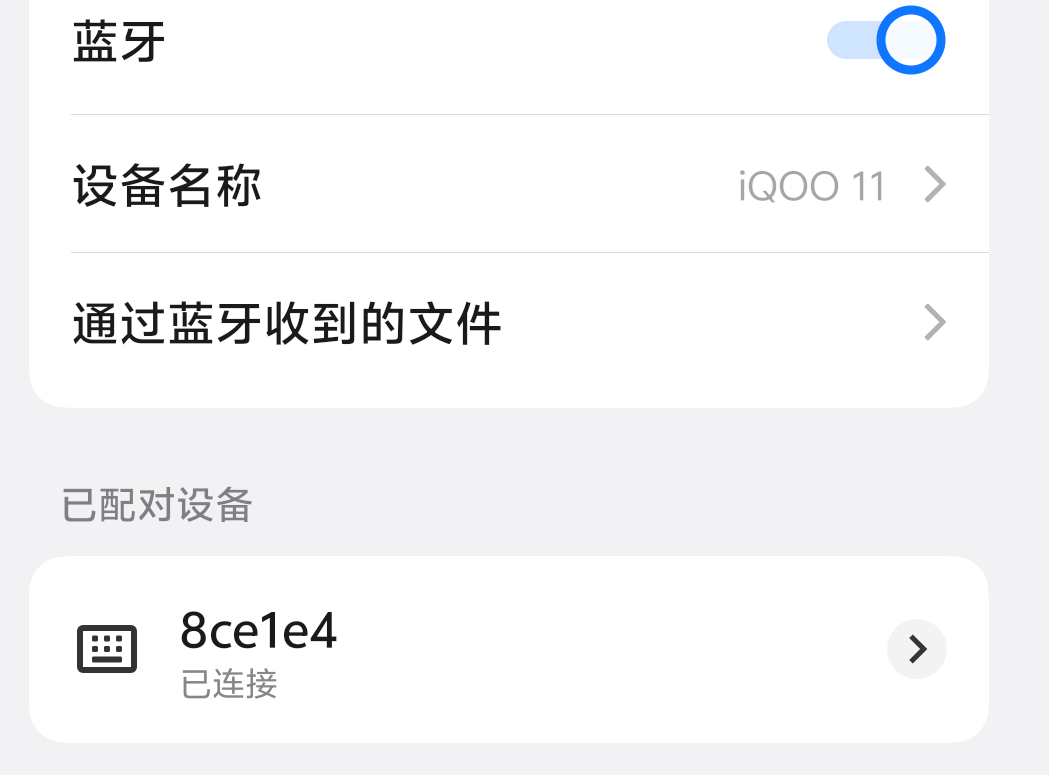

  • 进入手机设置-蓝牙，找到对应的BLE名称，点击链接并配对，直到链接成功为止

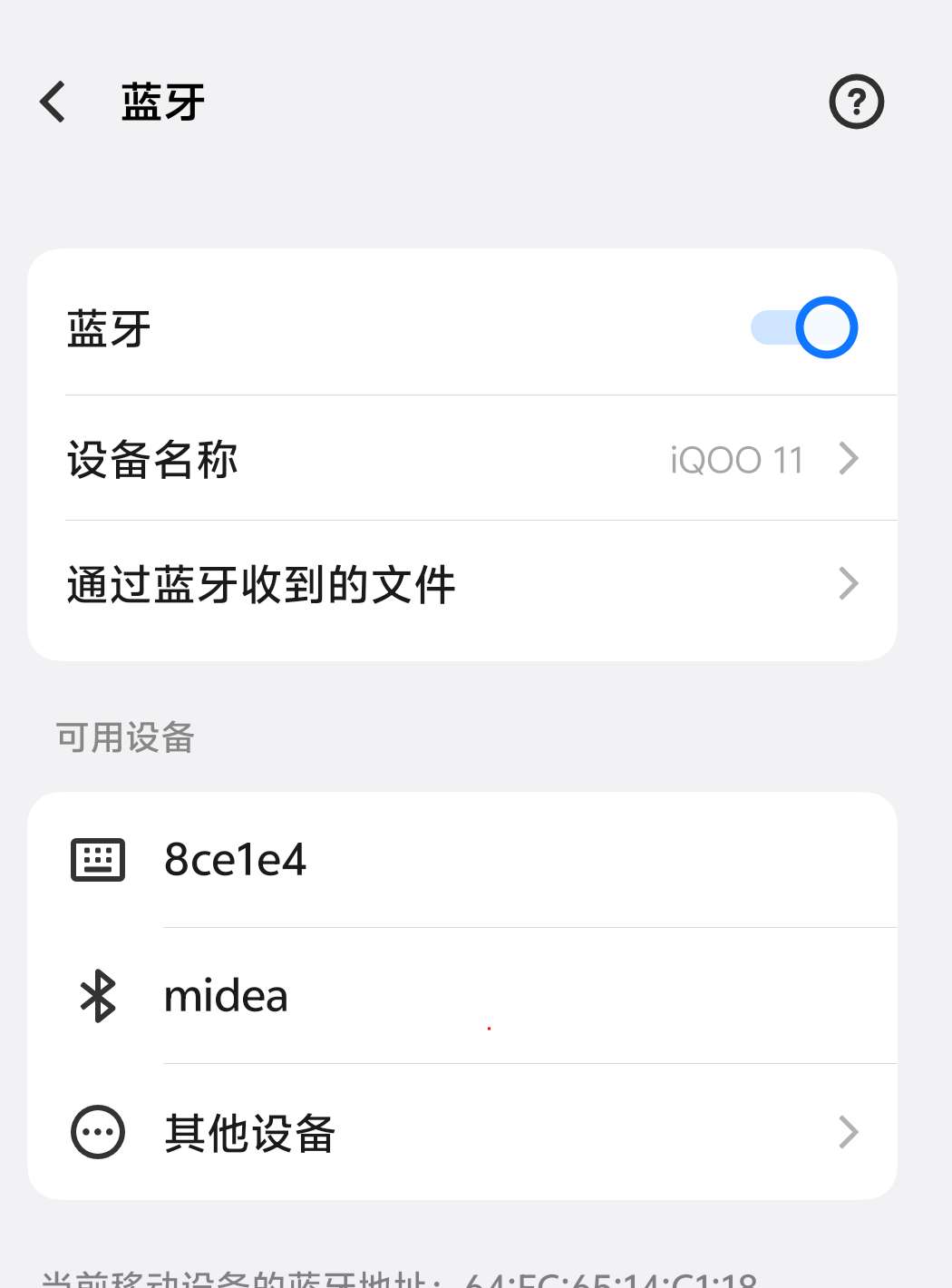

  • 例如这里需要链接 8ce1e4 这个蓝牙，图标显示为键盘，有的手机显示为鼠标，新版本可以显示的是普通的蓝牙鼠标，名称长度是8位

初始化APP​

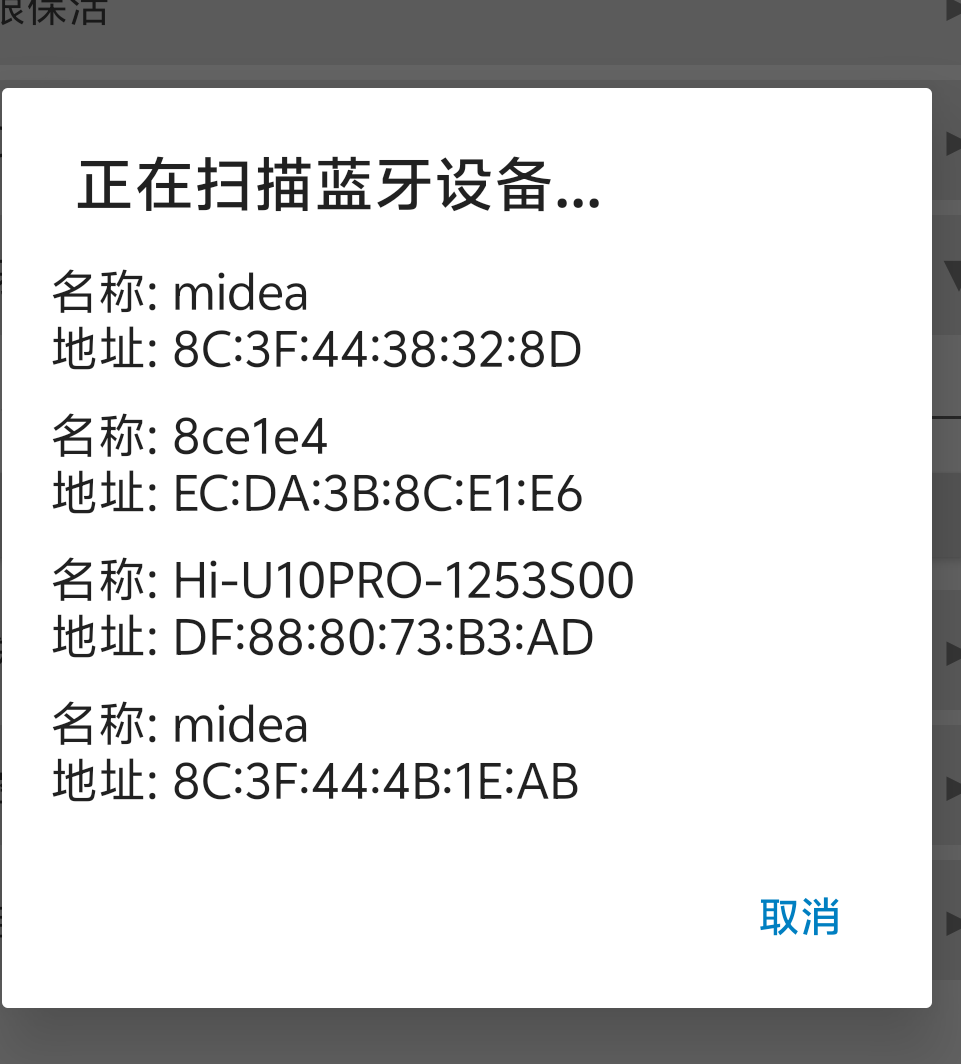

  • 进入APP的系统设置,找到蓝牙HID设置，先进行扫描，选择需要的ble名称，这里选择 8ce1e4
  • 完毕后，蓝牙设备名称会自动填写选择的名称，继续点击测试，如果测试成功会直接返回主页
  • 最后点击保存按钮
  • 如果扫描不到你要的蓝牙，看下常见问题说明

脚本调用​

  • 上述步骤完成，并且测试成功了可以开始脚本编写，调用脚本函数

常见问题​

  • APP在后台无法扫描蓝牙
    • 请到权限管理打开悬浮窗权限，
    • 把位置信息权限 改成 -始终允许
    • 打开允许后台弹窗
  • 蓝牙名称在手机上看不到或者扫描不到
    • 可以尝试重启蓝牙硬件(直接断电或者按住开发板上的rst键重启)，杀死APP进程,重新链接在手机设置-蓝牙 取消配对 重新链接
    • 比较保险的做法是：手机的设置蓝牙先链接上，然后按开发板RST键，在APP中再扫描链接(因为有的手机设置会第一次连接失败后，占用一个连接数量)
  • 如何隐藏蓝牙防止检测
    • 在APP的系统设置中-蓝牙BLE设置-隐藏蓝牙，或者使用代码 bleEvent.hideBleName() 进行隐藏如果不成功可以多调用几次
  • 蓝牙提示链接了
    • 可以尝试重启蓝牙硬件(直接断电或者按住开发板上的rst键重启)，杀死APP进程,重新链接在手机设置-蓝牙 取消配对 重新链接
  • 蓝牙名称问题
    • 蓝牙名称一般是以硬件的MAC地址 后8位作为名称的，可以在刷入固件工具中看到
